Болты мебельные с полукруглой головкой DIN 603, ГОСТ 7802-81

Болты мебельные с полукруглой головкой DIN 603, ГОСТ 7802-81

1 2 3 ... 7 8 >

Назначение: Мебельный болт с полукруглой головкой предназначен для сборки мебели, навешивания фурнитуры, монтажа деревянных и стальных мебельных конструкций. Может также применяться в ходе отделочных работ, оформления интерьеров, монтажа ограждений и дорожных отбойников.

Применение: Используется для скрепления деревянных и стальных (оцинкованных, крашеных) элементов.

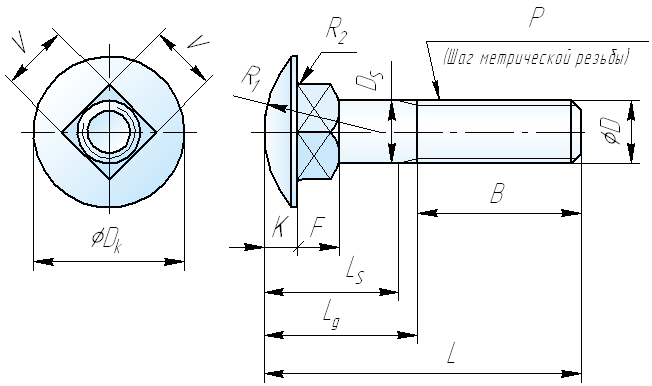

d, диаметр
резьбы (мм)

Шаг резьбы

k, высота
головки (мм)

D, диаметр
головки (мм)

R, радиус
сферы (мм)

W, высота
УСА, (мм)

b*

L, длина
болта, (мм)
5 крупный 3 14 11 3 18 25-80
6   4 18 14  3,5 22 30-120
8   5 23 18 5 26 35-120
10   6 28 22 6 30/36 40-150
12
16



Масса 1000 штук, кг

Название

L, MMd, мм

М6

М8

М10

М12
Болт мебельный 25 6,501 - - -
Болт мебельный 30 7,346 14,34 - -
Болт мебельный 35 8,191 15,88 27,16 -
Болт мебельный 40 9,035 17,42 29,87 46,53
Болт мебельный 45 9,88 18,95 32,32 50,08
Болт мебельный 50 10,725 20,48 34,76 53,62
Болт мебельный 55 11,57 22,03 37,2 57,16
Болт мебельный 60 12,415 23,57 39,64 60,7
Болт мебельный 65 13,26 25,11 42,08 64,24
Болт мебельный 70 14,105 26,65 44,53 67,78
Болт мебельный 80 15,795 29,73 49,41 74,86
Болт мебельный 90 - 32,8 54,3 81,94
Болт мебельный 100 - 35,89 59,19 89,01
Болт мебельный 110 - 38,97 64,06 96,09
Болт мебельный 120 - 42,04 68,95 103,17
Болт мебельный 130 - - - 110,25
Болт мебельный 140 - - - 117,33
Болт мебельный 150 - - - 124,41
