Болты с шестигранной головкой DIN 933
Назначение: Болт с шестигранной головкой используется в качестве соединительного элемента при монтаже несущих подсистем в строительстве, для сборки нагруженных и ненагруженных металлоконструкций, а также в машиностроении, мостостроении, в сфере автомобилестроения и приборостроения. Он может применяться для сборки узлов, находящихся под давлением, под действием статических и ударных нагрузок. Применение: Болты из оцинкованной стали используются для монтажа стальных оцинкованных элементов, болты из нержавеющей стали – для крепления деталей из нержавейки.
|
|

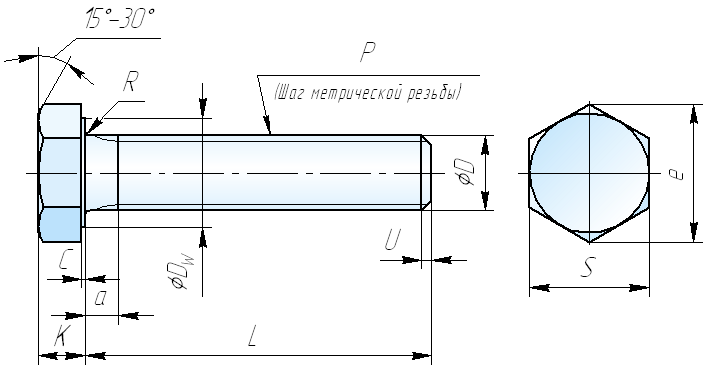

d |
Шаг резьбы |
k |
b* |
S |
е, не менее |
L |
6 | 1 | 4 | 18 | 10 | 11,1 | 16-60 |
8 | 1,25 | 5,3 | 22 | 13 | 14,4 | 20-70 |
10 | 1,5 | 6,4 | 26 | 17 | 18,9 | 25-90 |
12 | 1,75 | 7,5 | 30 | 19 | 21,1 | 25-90 |
16 | 2 | 10 | 38 | 24 | 26,8 | 30-120 |
20 | 2,5 | 12,5 | 46/52 | 30 | 33,5 | 50-150 |
22 | 2,5 | 14 | 50/56 | 32 | 35,7 | 60-150 |
24 | 3 | 15 | 54/60 | 36 | 40 | 60-200 |
27 | 3 | 17 | 60/66 | 41 | 45,6 | 80-200 |
30 | 3,5 | 18,7 | 66/72 | 46 | 51,3 | 80-200 |
Масса 1000 штук, кг |
||||||||||
L,мм/d,мм |
М6 |
М8 |
М10 |
М12 |
М16 |
М20 |
М22 |
М24 |
М27 |
М30 |
16 | 5,93 | - | - | - | - | - | - | - | - | - |
20 | 6,742 | 13,02 | - | - | - | - | - | - | - | - |
25 | 7,871 | 14,84 | 26,64 | 38,72 | - | - | - | - | - | - |
30 | 8,981 | 17,12 | 29,48 | 42,82 | 83,34 | - | - | - | - | - |
35 | 10,09 | 19,09 | 32,7 | 47,2 | 90,62 | - | - | - | - | - |
40 | 11,2 | 21,07 | 35,78 | 51,64 | 97,99 | - | - | - | - | - |
45 | 12,31 | 23,04 | 38,87 | 56,08 | 105,7 | - | - | - | - | - |
50 | 13,42 | 25,02 | 41,95 | 60,53 | 113,6 | 190,6 | - | - | - | - |
55 | 14,53 | 26,99 | 45,04 | 64,97 | 121,5 | 203,7 | - | - | - | - |
60 | 15,64 | 28,97 | 48,12 | 69,41 | 129,4 | 216 | 266,5 | 329,9 | - | - |
65 | - | 30,94 | 51,21 | 73,85 | 137,3 | 228,4 | 281,4 | 348,8 | - | - |
70 | - | 32,91 | 54,29 | 78,3 | 145,2 | 240,7 | 296,4 | 366,5 | - | - |
75 | - | - | 57,38 | 82,74 | 153,1 | 253 | 311,3 | 384,3 | - | - |
80 | - | - | 60,46 | 87,19 | 161 | 265 | 326 | 402,1 | 536,1 | 687,5 |
90 | - | - | 66,63 | 96,06 | 176,8 | 290,1 | 356,1 | 437,6 | 581 | 743 |
100 | - | - | - | - | 192,6 | 314,7 | 385,9 | 473,2 | 626 | 798,5 |
110 | - | - | - | - | 208,4 | 339,4 | 415,8 | 508,7 | 671 | 854,1 |
120 | - | - | - | - | 224,2 | 364,1 | 446,7 | 544,2 | 716 | 909,6 |
130 | - | - | - | - | - | 338,8 | 475,5 | 579,8 | 761 | 965,2 |
140 | - | - | - | - | - | 413,5 | 505,4 | 615,3 | 806 | 1021 |
150 | - | - | - | - | - | 438,1 | 535,2 | 650,8 | 850,1 | 1076 |
160 | - | - | - | - | - | - | - | 686,4 | 895,9 | 1132 |
170 | - | - | - | - | - | - | - | 721,9 | 940,9 | 1188 |
180 | - | - | - | - | - | - | - | 757,5 | 985 | 1243 |
190 | - | - | - | - | - | - | - | 793 | 1031 | 1299 |
200 | - | - | - | - | - | - | - | 828,6 | 1076 | 1354 |
