Гайки барашек DIN 315
Назначение: Гайка барашковая DIN 315, класс прочности 8, оцинкованная. Применяется для крепления и соединения узлов и деталей путем наворачивания на винт, шпильку или другое изделие с метрической резьбой в машиностроении, строительстве. Применение: Используется там, где требуется быстрая и частая разборка-сборка крепежного соединения. Гайка снабжена «барашками» |
для закручивания-откручивания вручную, что позволяет работать без специальных инструментов. |

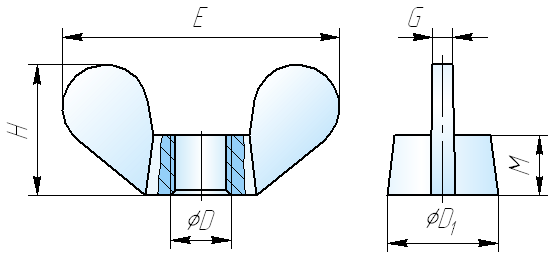

D номинальный |
Р, мм |
Е, мм |
Н, мм |
D1, мм |
G, мм |
М, мм |
М3 | 0,50 | 18,50 | 8,8 | 7,80 | 2,00 | 3 |
М4 | 0,70 | 21,00 | 9,60 | 8,80 | 2,50 | 4 |
М5 | 0,80 | 22,00 | 10,50 | 9,50 | 2,60 | 4 |
М6 | 1 | 26,80 | 12,90 | 11,90 | 3 | 4,9 |
М8 | 1,25 | 30,30 | 14,80 | 13,50 | 3,30 | 5,40 |
М10 | 1,50 | 35,30 | 17,30 | 15,30 | 4 | 6,30 |
М12 | 1,75 | 47,50 | 22,30 | 20,50 | 5 | 7,90 |
М16 | 2 | 65,00 | 30,80 | 25,00 | 6,50 | 10,60 |
М20 | 1,75 | 66,50 | 31,20 | 29,30 | 7,20 | 12,20 |
