Гайки колпачковые DIN 1587
|
Назначение: Колпачковая гайка может быть полезна в тех случаях, когда требуется закрытое и эстетичное соединение. У нее обширная сфера применения: приборостроение, производство бытовой техники, строительство (монтаж металлоконструкций), отделка помещений, крепление мебельной фурнитуры, сантехники и т.д. Применение: Колпачковая гайкf применяется вместе с резьбовым метрическим крепежом. Нержавеющая гайка – с элементами из нержавеющей стали, оцинкованная – с крепежом из оцинкованной стали, латунная – с латунными элементами.
|
|
|

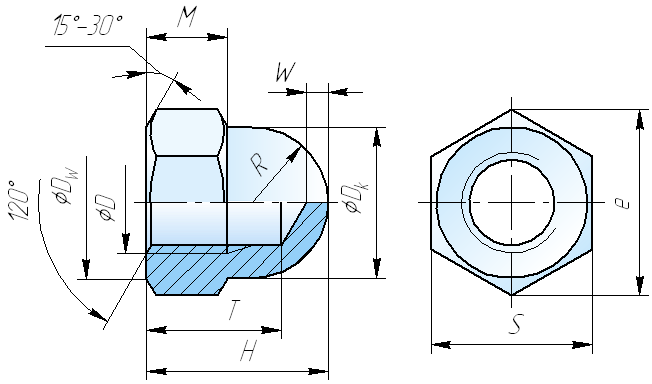

D номинальный |
Р, мм |
Dw, мм |
Dk, мм |
е, мм |
Т, мм |
W, мм |
R, мм |
Н, мм |
М, мм |
S, мм |
| М4 | 0.7 | 5,80 | 6,50 | 7,66 | 5,26-5,74 | 2 | 3,25 | 8 | 2,90-3,20 | 6,78-7,00 |
| М5 | 0,8 | 6,80 | 7,50 | 8,79 | 7,21-7,79 | 2 | 3,75 | 10 | 3,70-4,00 | 7,78-8,00 |
| М6 | 1 | 8,30 | 9,50 | 11,05 | 7,71-8,29 | 2 | 4,75 | 12 | 4,70-5,00 | 9,78-10,00 |
| М8 | 1,25 | 11,30 | 12,5 | 14,38 | 10,65-11,35 | 2 | 6,25 | 15 | 6,14-6,50 | 12,73-13,00 |
| М10 | 1,5 | 14,30 | 15 | 17,77 | 12,65-13,35 | 2 | 7,50 | 18 | 7,64-8,00 | 16,73-17,00 |
| М12 | 1,75 | 16,2 | 17 | 20,03 | 15,65-16,35 | 3 | 8,50 | 22 | 9,64-10,00 | 18,67-19,00 |
| М14 | 2 | 19,20 | 20 | 23,35 | 17,65-18,35 | 4 | 10,00 | 25 | 10,30-11,00 | 21,67-22,00 |
| М16 | 2 | 22,20 | 23 | 26,75 | 20,58-21,42 | 4 | 11,5 | 28 | 12,30-13,00 | 23,67-24,00 |
| М20 | 2,50 | 28,20 | 28 | 33,53 | 25,58-26,42 | 5 | 14,00 | 34 | 14,90-16,00 | 29,67-30,00 |
| М24 | 3 | 33,20 | 34 | 39,98 | 30,50-31,50 | 6 | 17,00 | 42 | 17,70-19,00 | 35,38-36,00 |
