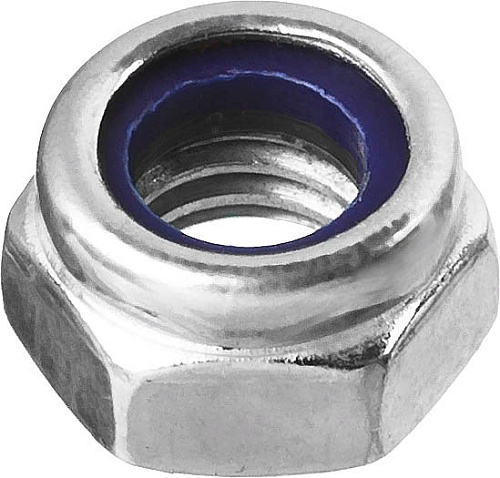

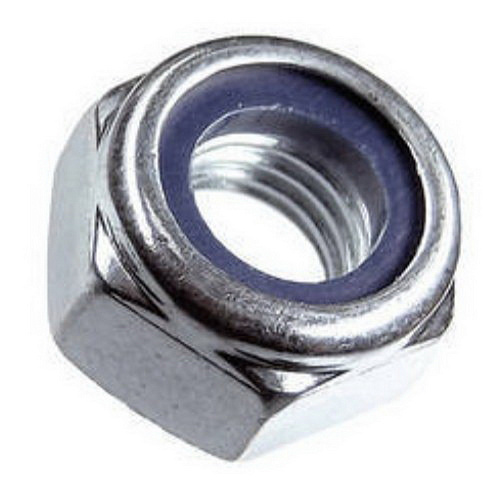

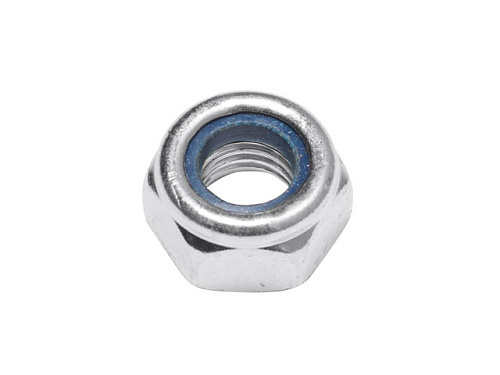

Гайки со стопорным кольцом DIN 985
Назначение: Гайка со стопорным кольцом предназначена для использования вместе с резьбовыми элементами в сфере машино- и приборостроения, при монтаже строительных конструкций и металлических сооружений. Она используется во всех областях, где имеет место болтовое соединение и есть повышенные требования к надежности крепления. Применение: Применяются с оцинкованными или нержавеющими крепежными изделиями (болтами, винтами и шпильками). |

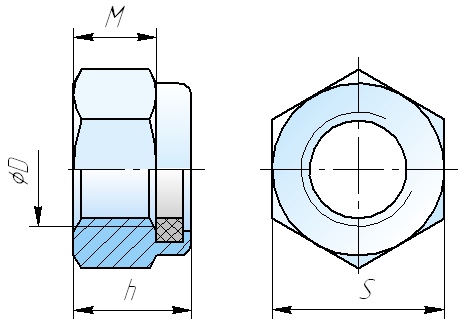

Обозначение |
P, мм |
e, мм |
H, мм |
M, мм |
S, мм |
M5 | 0,80 | 8,79 | 5 | 4,00 | 7,78-8,00 |
М6 | 1.00 | 11,05 | 6 | 5,00 | 9,78-10,00 |
М8 | 1,25 | 14,38 | 8 | 6,50 | 12,73-13,00 |
М10 | 1,50 | 18,9 | 10 | 8,00 | 16,73-17,00 |
М12 | 1,75 | 21,1 | 12 | 10,00 | 18,67 |
M14 | 2,00 | 24,4 | 14 | 11,00 | 21,67-22,00 |
М16 | 2,00 | 26,75 | 16 | 13,00 | 23,67-24,00 |
M20 | 2,50 | 32,95 | 20 | 16,00 | 29,16-30,00 |
