Гайки соединительные (переходные) DIN 6334
Назначение: Соединительная гайка предназначена для монтажа (соединения) двух резьбовых элементов: шпилек, болтов, штанг, пожарных шлангов с резьбовыми наконечниками и т.д. Применяется в машиностроении, в устройстве противопожарного оборудования, в строительстве при монтаже металлических конструкций. Применение: Соединительные (переходные) гайки закручиваются специальным инструментом – подходящим гаечным ключом.
|

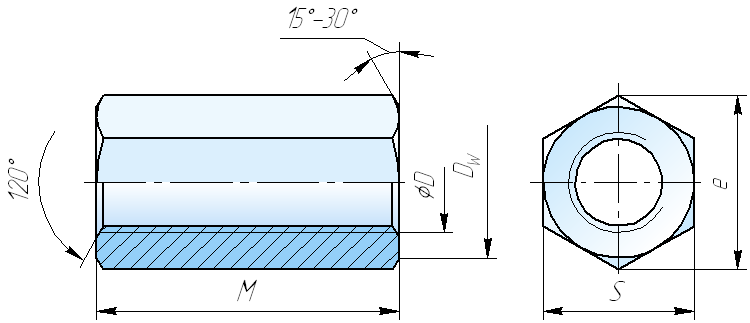

Обозначение |
P, мм |
e, мм |
L, мм |
S, мм |
M6 | 1 | 11,05 | 17,60-18,40 | 9,78-10,00 |
M8 | 1,25 | 14,38 | 23,60-24,40 | 12,73-13,00 |
M10 | 1,5 | 18,90 | 29,60-30,40 | 16,73-17,00 |
M12 | 1,75 | 21,16 | 35,60-36,40 | 18,73-19,00 |
M14 | 2 | 24,49 | 41,80-42,00 | 21,80-22,00 |
M16 | 2 | 26,75 | 47,60-48,40 | 23,73-24,00 |
