Шайбы плоские DIN 125
Назначение: Плоская шайба используется вместе с метрическими крепежными изделиями (болт, винт) в сфере строительных монтажных работ, в машиностроении, в области мебельного производства, сборки приборов и механизмов. Как правило, с применением плоской шайбы проходит монтаж любых конструкций с болтовыми соединениями. Применение: Применяется большей частью в ходе монтажа металлических деталей вместе с винтами и болтами; может использоваться также для пластиковых, деревянных, гипсокартонных и других оснований. |

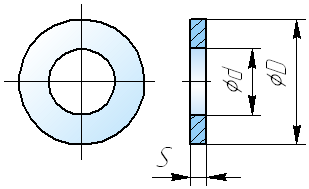

d, диаметр резьбы |
d1, внутренний диаметр |
d2, наружный диаметр |
s, толщина шайбы |
3 | 3,4 | 7 | 0,5 |
4 | 4,5 | 9 | 0,8 |
5 | 5,5 | 10 | 1 |
6 | 6,6 | 12 | 1,6 |
8 | 9 | 16 | 1,6 |
10 | 11 | 20 | 2 |
12 | 13,5 | 24 | 2,5 |
14 | 15,5 | 28 | 2,5 |
16 | 17,5 | 30 | 3 |
18 | 20 | 34 | 3 |
20 | 22 | 37 | 3 |
22 | 24 | 39 | 3 |
24 | 26 | 44 | 4 |
27 | 30 | 50 | 4 |
30 | 33 | 56 | 4 |
36 | 39 | 66 | 5 |
42 | 45 | 78 | 7 |
48 | 52 | 92 | 8 |
