Шайбы усиленные DIN 9021
Назначение: Усиленную шайбу применяют в комплекте с метрическим крепежом – винтами, болтами и гайками. Она используется при монтаже опорных металлоконструкций, в сфере отделочных работ, в машиностроительной области, при сборке мебели. Другими словами, усиленная шайба нужна там, где есть болтовые соединения и достаточно высокие требования к их надежности. Применение: Шайба усиленная используется преимущественно для монтажа металлов (стали), но иногда с ее помощью монтируется пластик, твердая древесина. |

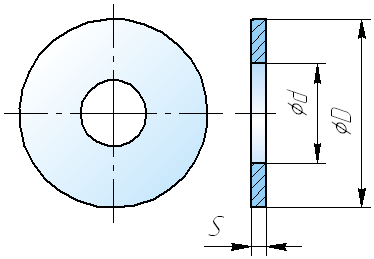

d, диаметр резьбы |
d1, внутренний диаметр |
d2, наружный диаметр |
s, толщина шайбы |
2,5 | 2,7 | 8 | 0,8 |
3 | 3,4 | 9 | 0,8 |
3,5 | 3,7 | 11 | 0,8 |
4 | 4,5 | 12 | 1 |
5 | 5,5 | 15 | 1,2 |
6 | 6,6 | 18 | 1,6 |
8 | 9 | 24 | 2 |
10 | 11 | 30 | 2,5 |
12 | 13,5 | 37 | 3 |
14 | 15,5 | 44 | 3 |
16 | 17,5 | 50 | 3 |
18 | 20 | 56 | 4 |
20 | 22 | 60 | 4 |
22 | 24 | 66 | 5 |
24 | 26 | 72 | 5 |
27 | 30 | 85 | 6 |
30 | 33 | 92 | 6 |
36 | 39 | 110 | 6 |
42 | 45 | 125 | 10 |
48 | 52 | 145 | 10 |
