Шайба М2: технические характеристики и применение

Шайба с внутренним диаметром под резьбу М2 является прецизионным крепежным элементом, предназначенным для использования с винтами и болтами малого диаметра. Основная сфера применения — приборостроение, сборка печатных плат, радиоэлектронной аппаратуры (РЭА), оптики, а также в моделизме и производстве квадрокоптеров. Основная функция шайбы М2 — равномерное распределение прижимного усилия от головки винта на опорную поверхность, предотвращение ее повреждения и, в случае стопорных шайб, защита от самоотвинчивания.

Конструктивные особенности и типы, представленные в каталоге

На данной странице отфильтрованы все доступные шайбы под крепеж с диаметром резьбы 2 мм. Ассортимент «Ремкреп» включает несколько ключевых исполнений:

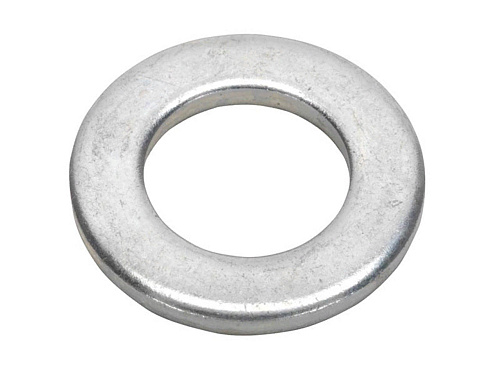

  • Плоские (DIN 125 / ГОСТ 11371-78). Самый распространенный тип. Создает увеличенную площадь опоры, защищая поверхность детали от царапин и продавливания при затяжке.

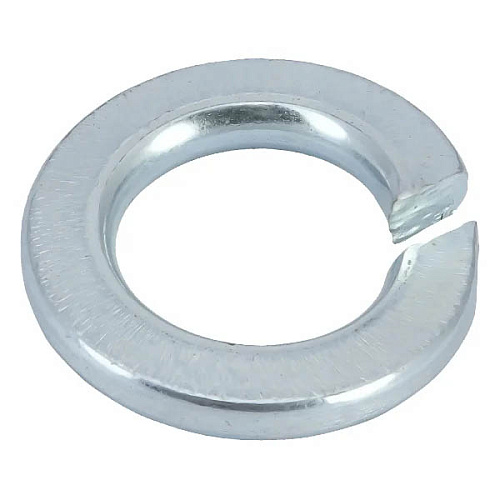

  • Пружинные (гровер, DIN 127 / ГОСТ 6402-70). Представляет собой разрезанное кольцо. При затяжке создает упругую осевую нагрузку, которая препятствует ослаблению резьбового соединения под действием вибраций. Является одним из видов стопорных шайб.

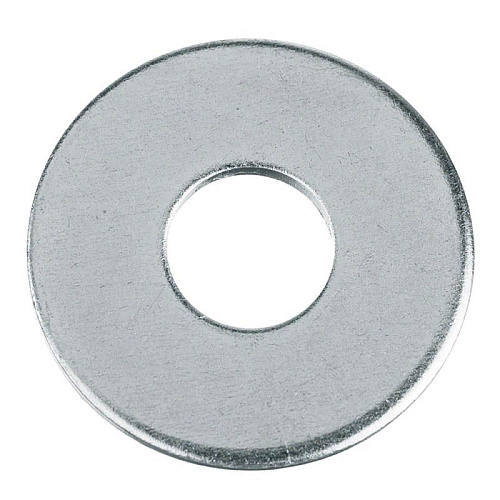

  • Увеличенные (DIN 9021). Имеют значительно больший наружный диаметр по сравнению со стандартными. Применяются при креплении к мягким материалам (например, пластиковые корпуса) для максимального распределения нагрузки.

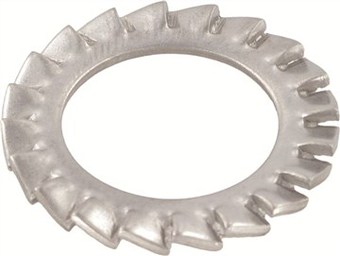

  • Зубчатые (DIN 6798). Относятся к стопорным шайбам. Острые зубья врезаются в поверхность детали и головки винта, создавая надежную фиксацию и предотвращая откручивание.

Ключевые технические параметры

Стандартная плоская шайба М2 производится в соответствии со стандартами DIN 125 и ГОСТ 11371-78. Ее геометрические размеры строго регламентированы: внутренний диаметр (d1) составляет 2.2 мм, что обеспечивает свободное прохождение винта М2. Наружный диаметр (d2) равен 5.0 мм, а толщина (s) — 0.3 мм. В зависимости от назначения, шайбы М2 изготавливаются из различных материалов, включая оцинкованную сталь, нержавеющую сталь А2, латунь и пластик (полиамид).

Рекомендации по выбору и применению

При выборе материала шайбы следует учитывать условия эксплуатации: для электроники и пайки часто используют латунные шайбы из-за их коррозионной стойкости и отсутствия намагничивания; для влажных условий — нержавеющую сталь А2; для большинства стандартных задач достаточно оцинкованной стали. Шайба подбирается под винт М2, например, DIN 965 или DIN 7985.

Поставки и заказ

Осуществляем продажу шайб М2 в мелкой фасовке для сервисных центров и частных мастеров, а также оптовыми партиями для сборочных производств. Для комплектации заказа по спецификации отправьте вашу заявку на нашу электронную почту.

Шайба – это крепежный элемент, подкладываемый под гайку или головку болта (винта) для выполнения одной или нескольких функций: увеличения опорной поверхности, защиты детали от повреждений при затяжке, предотвращения самоотвинчивания или уплотнения соединения. Правильно подобранная шайба – залог долговечности и надежности резьбового соединения.

Каталог «Ремкреп.ру» включает полный сортамент металлических шайб, соответствующих стандартам DIN и ГОСТ, для комплектации любых конструкций.

Классификация шайб по функциональному назначению

Для правильного выбора необходимо понимать назначение каждого типа шайбы.

Функциональная группа Основные типы и стандарты (кликабельные ссылки) Ключевые особенности и сфера применения
Плоские (подкладные)
  • DIN 125 (нормальная)
  • DIN 9021 (усиленная/увеличенная)
  • ГОСТ 52646-06 (для высокопрочных соединений)
Основная функция — увеличение площади опоры и равномерное распределение давления. Предотвращают продавливание и повреждение поверхности детали. Увеличенные шайбы используются с мягкими материалами (дерево, пластик) или при работе с овальными отверстиями.
Пружинные (стопорящие) DIN 127 (гровер / шайба Гровера) Основная функция — предотвращение самоотвинчивания. Разрезанная и разведенная в стороны конструкция создает упругую деформацию, которая поджимает гайку и препятствует ее ослаблению под действием вибраций.
Стопорные DIN 6797/6798 (зубчатые) Основная функция — стопорение резьбового соединения. Острые зубья (внутренние или наружные) "впиваются" в поверхность гайки и детали, создавая надежную фиксацию и предотвращая откручивание.
Уплотнительные (герметизирующие) Шайбы для кровельных саморезов (EPDM) Основная функция — герметизация соединения. Состоят из металлической основы и эластичной прокладки из EPDM-резины, которая при затяжке плотно прилегает к поверхности, защищая место крепления от попадания влаги.

Ключевые параметры для подбора

1. Внутренний диаметр (d1).
Основной размер шайбы. Он должен быть немного больше диаметра резьбы болта или винта, с которым она используется (например, для болта М8 используется шайба с внутренним диаметром ~8.4 мм). В маркировке указывается номинальный диаметр резьбы (М8, М10 и т.д.).

2. Стандарт (DIN/ГОСТ).
Определяет наружный диаметр (d2) и толщину (s) шайбы.

3. Материал и покрытие:

  • Оцинкованная сталь — стандартное исполнение для защиты от коррозии.
  • Нержавеющая сталь (А2, А4) — для использования в агрессивных средах и на улице.
  • Сталь без покрытия — для конструкций под покраску или для высокопрочных соединений по ГОСТ.

Техническая информация. Шайба Гровера (DIN 127) не используется в высокопрочных соединениях (класс прочности 8.8 и выше), так как она может быть продавлена и потерять свои пружинные свойства. В таких случаях применяются другие методы стопорения.

Комплектация соединений в «Ремкреп.ру»

  • Все типы в наличии. От стандартной плоской шайбы DIN 125 до специализированных высокопрочных по ГОСТ – все доступно на нашем складе.
  • Подбор полного комплекта. Наши специалисты помогут подобрать не только шайбы, но и соответствующие им по размеру, классу прочности и покрытию болты и гайки.
  • Оптовые поставки. Обеспечиваем комплектацию производств и строительных объектов метрическим крепежом в любых объемах.

Для выбора шайбы воспользуйтесь фильтрами или перейдите в нужную подкатегорию. Для консультации или оформления оптового заказа свяжитесь с нашими менеджерами.
