Шайба М10: технические характеристики и применение

Шайба с внутренним диаметром под резьбу М10 является одним из самых распространенных крепежных элементов в строительной сфере, машиностроении и при сборке ответственных конструкций. Она используется в паре с болтами и винтами М10 для равномерного распределения прижимного усилия, защиты поверхности и, в зависимости от типа, для стопорения резьбового соединения.

Конструктивные особенности и типы, представленные в каталоге

На данной странице отфильтрованы все доступные шайбы под крепеж с диаметром резьбы 10 мм. Ассортимент «Ремкреп» позволяет подобрать изделие для любой технической задачи, особое внимание уделено усиленным вариантам:

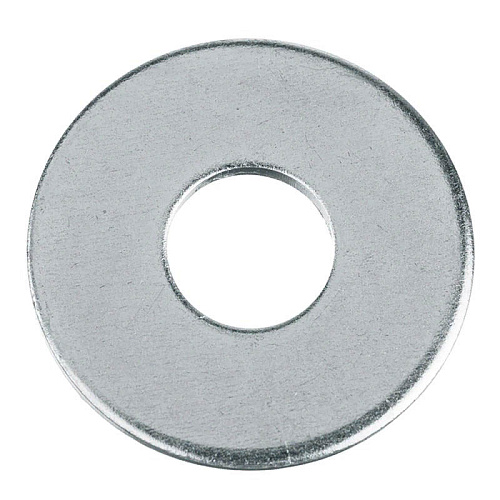

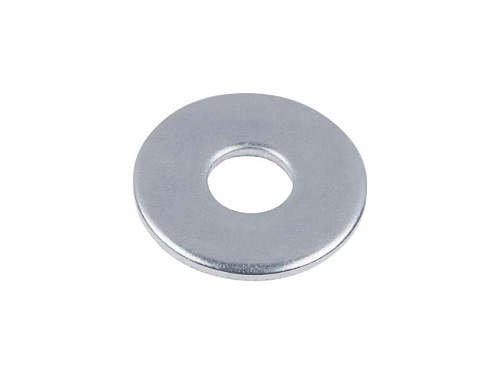

  • Увеличенные / Усиленные (DIN 9021). Самый востребованный тип для размера М10. Имеют значительно больший наружный диаметр по сравнению со стандартными. Применяются при креплении деревянных конструкций (балки, брус), в мебельном производстве и при монтаже к тонколистовому металлу для максимального распределения нагрузки.

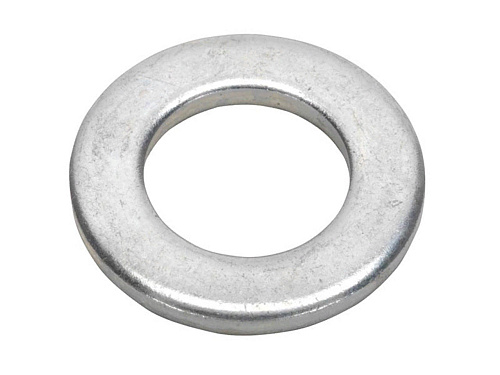

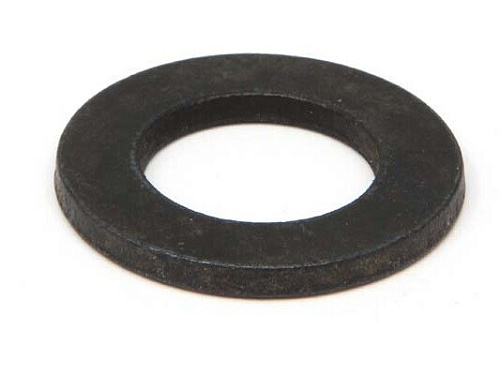

  • Плоские (DIN 125 / ГОСТ 11371-78). Стандартный вариант для большинства машиностроительных и сборочных работ. Мы предлагаем их в исполнениях из оцинкованной и нержавеющей стали (А2), а также черные (без покрытия).

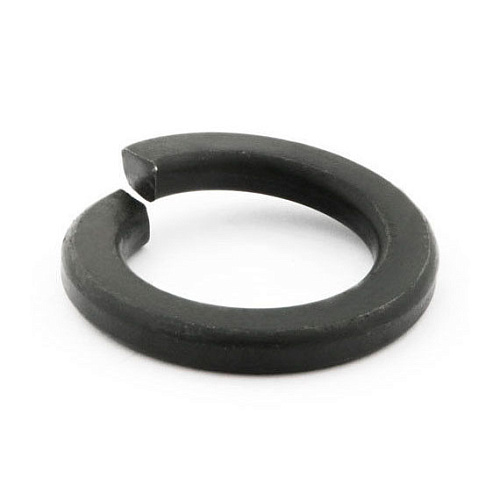

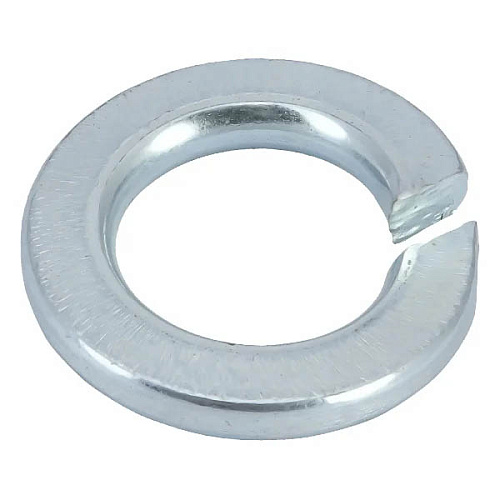

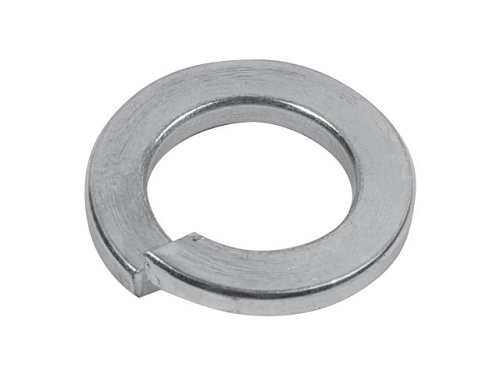

  • Пружинные (гровер, DIN 127 / ГОСТ 6402-70). Одновитковая пружинная шайба, которая предотвращает самопроизвольное отвинчивание крепежа под действием вибраций.
  • Высокопрочные (ГОСТ Р 52646-06). Специальные шайбы для использования в паре с высокопрочными болтами (кл. пр. 8.8 и выше) в ответственных строительных металлоконструкциях.

Ключевые технические параметры

Стандартная плоская шайба М10, соответствующая DIN 125, имеет внутренний диаметр (d1) 10.5 мм, наружный диаметр (d2) 20.0 мм и толщину (s) 2.0 мм. Увеличенная шайба М10 по DIN 9021 имеет наружный диаметр 30.0 мм. Пружинная шайба (гровер) М10 по DIN 127 имеет внутренний диаметр 10.2 мм.

Рекомендации по выбору и применению

При креплении деревянных балок и конструкций обязательно используйте увеличенную шайбу DIN 9021, чтобы избежать продавливания древесины. Для соединений, работающих под вибрацией, применяйте пружинную шайбу DIN 127 (для крепежа до кл. пр. 8.8). Для высокопрочных соединений используйте шайбы по ГОСТ Р 52646-06.

Поставки и заказ

Осуществляем продажу шайб М10 в мелкой фасовке, а также оптовыми партиями (в том числе на вес, в кг) для производственных предприятий и строительных объектов. Для оформления оптового заказа или получения консультации по подбору крепежа свяжитесь с нашим отделом продаж.

Шайба – это крепежный элемент, подкладываемый под гайку или головку болта (винта) для выполнения одной или нескольких функций: увеличения опорной поверхности, защиты детали от повреждений при затяжке, предотвращения самоотвинчивания или уплотнения соединения. Правильно подобранная шайба – залог долговечности и надежности резьбового соединения.

Каталог «Ремкреп.ру» включает полный сортамент металлических шайб, соответствующих стандартам DIN и ГОСТ, для комплектации любых конструкций.

Классификация шайб по функциональному назначению

Для правильного выбора необходимо понимать назначение каждого типа шайбы.

Функциональная группа Основные типы и стандарты (кликабельные ссылки) Ключевые особенности и сфера применения
Плоские (подкладные)
  • DIN 125 (нормальная)
  • DIN 9021 (усиленная/увеличенная)
  • ГОСТ 52646-06 (для высокопрочных соединений)
Основная функция — увеличение площади опоры и равномерное распределение давления. Предотвращают продавливание и повреждение поверхности детали. Увеличенные шайбы используются с мягкими материалами (дерево, пластик) или при работе с овальными отверстиями.
Пружинные (стопорящие) DIN 127 (гровер / шайба Гровера) Основная функция — предотвращение самоотвинчивания. Разрезанная и разведенная в стороны конструкция создает упругую деформацию, которая поджимает гайку и препятствует ее ослаблению под действием вибраций.
Стопорные DIN 6797/6798 (зубчатые) Основная функция — стопорение резьбового соединения. Острые зубья (внутренние или наружные) "впиваются" в поверхность гайки и детали, создавая надежную фиксацию и предотвращая откручивание.
Уплотнительные (герметизирующие) Шайбы для кровельных саморезов (EPDM) Основная функция — герметизация соединения. Состоят из металлической основы и эластичной прокладки из EPDM-резины, которая при затяжке плотно прилегает к поверхности, защищая место крепления от попадания влаги.

Ключевые параметры для подбора

1. Внутренний диаметр (d1).
Основной размер шайбы. Он должен быть немного больше диаметра резьбы болта или винта, с которым она используется (например, для болта М8 используется шайба с внутренним диаметром ~8.4 мм). В маркировке указывается номинальный диаметр резьбы (М8, М10 и т.д.).

2. Стандарт (DIN/ГОСТ).
Определяет наружный диаметр (d2) и толщину (s) шайбы.

3. Материал и покрытие:

  • Оцинкованная сталь — стандартное исполнение для защиты от коррозии.
  • Нержавеющая сталь (А2, А4) — для использования в агрессивных средах и на улице.
  • Сталь без покрытия — для конструкций под покраску или для высокопрочных соединений по ГОСТ.

Техническая информация. Шайба Гровера (DIN 127) не используется в высокопрочных соединениях (класс прочности 8.8 и выше), так как она может быть продавлена и потерять свои пружинные свойства. В таких случаях применяются другие методы стопорения.

Комплектация соединений в «Ремкреп.ру»

  • Все типы в наличии. От стандартной плоской шайбы DIN 125 до специализированных высокопрочных по ГОСТ – все доступно на нашем складе.
  • Подбор полного комплекта. Наши специалисты помогут подобрать не только шайбы, но и соответствующие им по размеру, классу прочности и покрытию болты и гайки.
  • Оптовые поставки. Обеспечиваем комплектацию производств и строительных объектов метрическим крепежом в любых объемах.

Для выбора шайбы воспользуйтесь фильтрами или перейдите в нужную подкатегорию. Для консультации или оформления оптового заказа свяжитесь с нашими менеджерами.
