Шайба М14: технические характеристики и применение

Шайба с внутренним диаметром под резьбу М14 является важным компонентом силовых резьбовых соединений в машиностроении, станкостроении и при монтаже строительных металлоконструкций. Ее основная задача — увеличение площади контакта между головкой болта (или гайкой) и опорной поверхностью, что позволяет равномерно распределить нагрузку, предотвратить продавливание материала и самоотвинчивание крепежа.

Конструктивные особенности и типы, представленные в каталоге

На данной странице отфильтрованы все доступные шайбы под крепеж с диаметром резьбы 14 мм. Наш ассортимент включает изделия для различных промышленных задач:

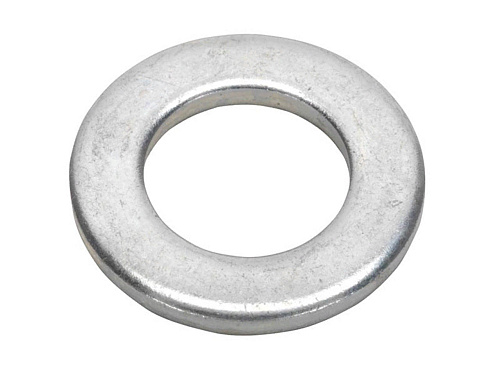

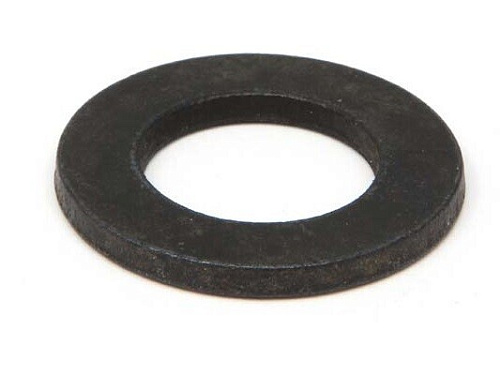

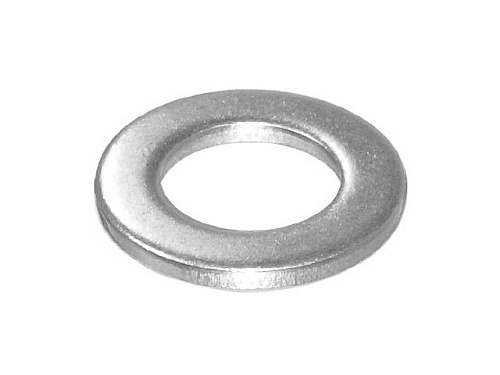

  • Плоские (DIN 125 / ГОСТ 11371-78). Стандартный и наиболее востребованный тип для создания опорной поверхности в большинстве соединений. Мы предлагаем их в исполнениях из оцинкованной и нержавеющей стали (А2), а также черные (без покрытия).

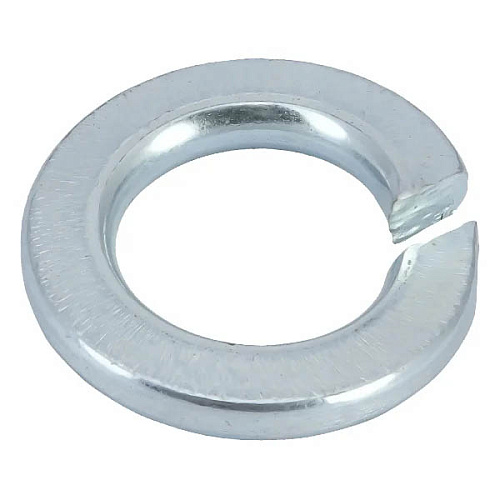

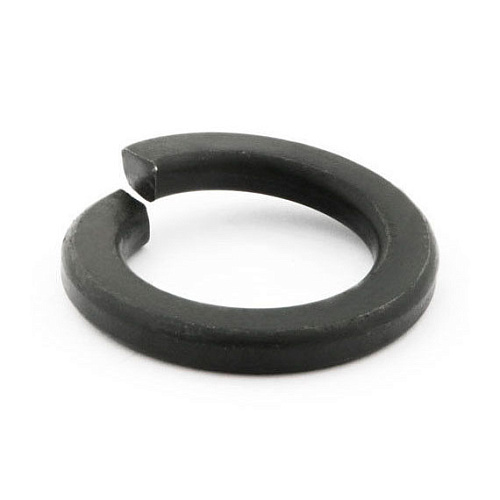

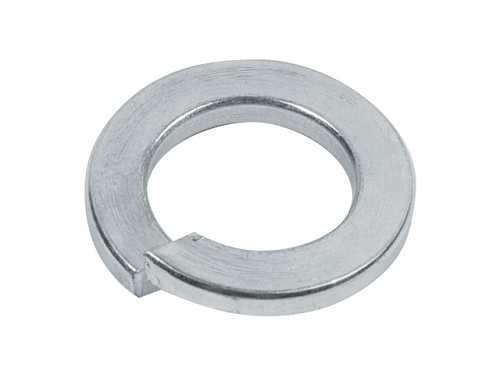

  • Пружинные (гровер, DIN 127 / ГОСТ 6402-70). Одновитковая пружинная шайба, которая создает осевое усилие, препятствующее самопроизвольному отвинчиванию резьбовых соединений под действием вибраций (применяется для крепежа с классом прочности до 8.8).

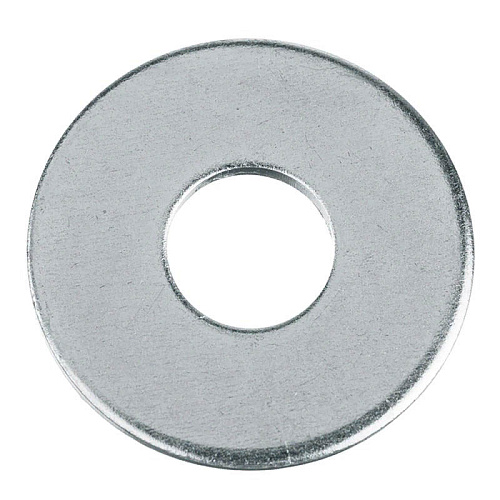

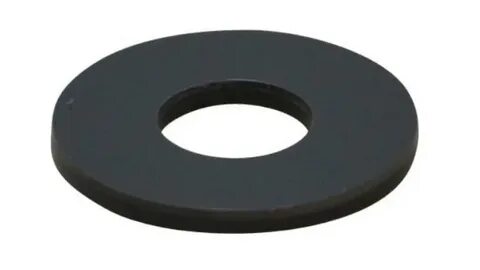

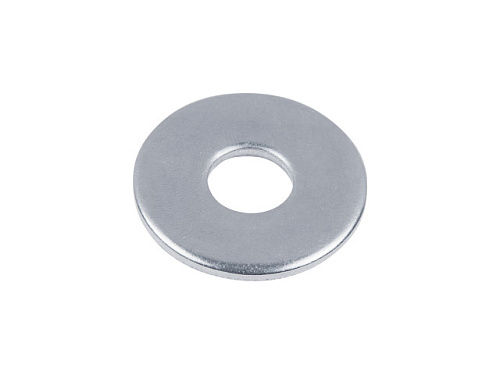

  • Увеличенные / Усиленные (DIN 9021). Отличаются от стандартных шайб значительно большим наружным диаметром. Применяются при креплении к мягким материалам или для перекрытия больших монтажных отверстий, обеспечивая максимальную площадь распределения нагрузки.
  • Высокопрочные (ГОСТ Р 52646-06). Специальные закаленные шайбы для использования в паре с высокопрочными болтами (класса прочности 8.8, 10.9) в ответственных строительных конструкциях, например, в мостостроении.

Ключевые технические параметры

Стандартная плоская шайба М14, соответствующая DIN 125, имеет внутренний диаметр (d1) 15.0 мм, наружный диаметр (d2) 28.0 мм и толщину (s) 2.5 мм. Увеличенная шайба М14 по DIN 9021 имеет наружный диаметр 44.0 мм. Пружинная шайба (гровер) М14 по DIN 127 имеет внутренний диаметр 14.2 мм.

Рекомендации по выбору и применению

Для статических соединений достаточно плоской шайбы DIN 125. Для узлов, подверженных вибрации, применяйте пружинную шайбу DIN 127. Для высокопрочных соединений (с болтами класса 8.8, 10.9) необходимо использовать соответствующие шайбы по ГОСТ Р 52646-06, которые обеспечивают корректную работу соединения под высокой нагрузкой.

Поставки и заказ

Осуществляем продажу шайб М14 в мелкой фасовке, а также оптовыми партиями (в том числе на вес) для производственных предприятий и строительных организаций. Для оформления оптового заказа или получения консультации по подбору крепежа свяжитесь с нашим отделом продаж.

Шайба – это крепежный элемент, подкладываемый под гайку или головку болта (винта) для выполнения одной или нескольких функций: увеличения опорной поверхности, защиты детали от повреждений при затяжке, предотвращения самоотвинчивания или уплотнения соединения. Правильно подобранная шайба – залог долговечности и надежности резьбового соединения.

Каталог «Ремкреп.ру» включает полный сортамент металлических шайб, соответствующих стандартам DIN и ГОСТ, для комплектации любых конструкций.

Классификация шайб по функциональному назначению

Для правильного выбора необходимо понимать назначение каждого типа шайбы.

Функциональная группа Основные типы и стандарты (кликабельные ссылки) Ключевые особенности и сфера применения
Плоские (подкладные)
  • DIN 125 (нормальная)
  • DIN 9021 (усиленная/увеличенная)
  • ГОСТ 52646-06 (для высокопрочных соединений)
Основная функция — увеличение площади опоры и равномерное распределение давления. Предотвращают продавливание и повреждение поверхности детали. Увеличенные шайбы используются с мягкими материалами (дерево, пластик) или при работе с овальными отверстиями.
Пружинные (стопорящие) DIN 127 (гровер / шайба Гровера) Основная функция — предотвращение самоотвинчивания. Разрезанная и разведенная в стороны конструкция создает упругую деформацию, которая поджимает гайку и препятствует ее ослаблению под действием вибраций.
Стопорные DIN 6797/6798 (зубчатые) Основная функция — стопорение резьбового соединения. Острые зубья (внутренние или наружные) "впиваются" в поверхность гайки и детали, создавая надежную фиксацию и предотвращая откручивание.
Уплотнительные (герметизирующие) Шайбы для кровельных саморезов (EPDM) Основная функция — герметизация соединения. Состоят из металлической основы и эластичной прокладки из EPDM-резины, которая при затяжке плотно прилегает к поверхности, защищая место крепления от попадания влаги.

Ключевые параметры для подбора

1. Внутренний диаметр (d1).
Основной размер шайбы. Он должен быть немного больше диаметра резьбы болта или винта, с которым она используется (например, для болта М8 используется шайба с внутренним диаметром ~8.4 мм). В маркировке указывается номинальный диаметр резьбы (М8, М10 и т.д.).

2. Стандарт (DIN/ГОСТ).
Определяет наружный диаметр (d2) и толщину (s) шайбы.

3. Материал и покрытие:

  • Оцинкованная сталь — стандартное исполнение для защиты от коррозии.
  • Нержавеющая сталь (А2, А4) — для использования в агрессивных средах и на улице.
  • Сталь без покрытия — для конструкций под покраску или для высокопрочных соединений по ГОСТ.

Техническая информация. Шайба Гровера (DIN 127) не используется в высокопрочных соединениях (класс прочности 8.8 и выше), так как она может быть продавлена и потерять свои пружинные свойства. В таких случаях применяются другие методы стопорения.

Комплектация соединений в «Ремкреп.ру»

  • Все типы в наличии. От стандартной плоской шайбы DIN 125 до специализированных высокопрочных по ГОСТ – все доступно на нашем складе.
  • Подбор полного комплекта. Наши специалисты помогут подобрать не только шайбы, но и соответствующие им по размеру, классу прочности и покрытию болты и гайки.
  • Оптовые поставки. Обеспечиваем комплектацию производств и строительных объектов метрическим крепежом в любых объемах.

Для выбора шайбы воспользуйтесь фильтрами или перейдите в нужную подкатегорию. Для консультации или оформления оптового заказа свяжитесь с нашими менеджерами.
