Шайба М3: технические характеристики и применение

Шайба с внутренним диаметром под резьбу М3 — один из самых востребованных метизов в приборостроении, электротехнике и производстве товаров народного потребления. Она применяется совместно с винтами М3 для сборки корпусов, крепления плат, фиксации декоративных элементов. Основная функция шайбы М3 — создание надежной опорной поверхности для головки винта или гайки.

Конструктивные особенности и типы, представленные в каталоге

На данной странице отфильтрованы все доступные шайбы под крепеж с диаметром резьбы 3 мм. Ассортимент «Ремкреп» включает несколько ключевых исполнений для разных задач:

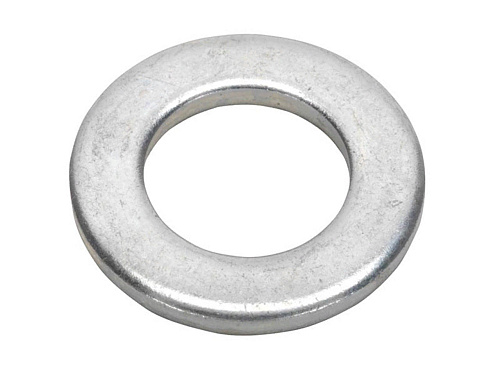

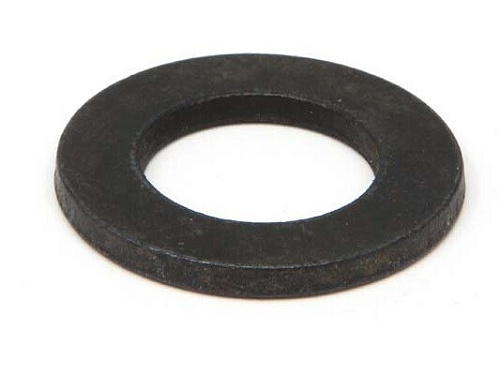

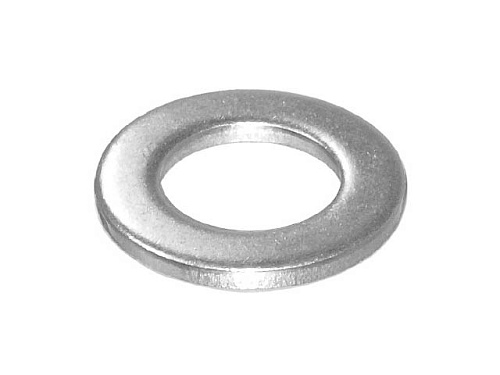

  • Плоские (DIN 125 / ГОСТ 11371-78). Стандартное исполнение, предназначенное для увеличения площади прижима и защиты поверхности от повреждений.

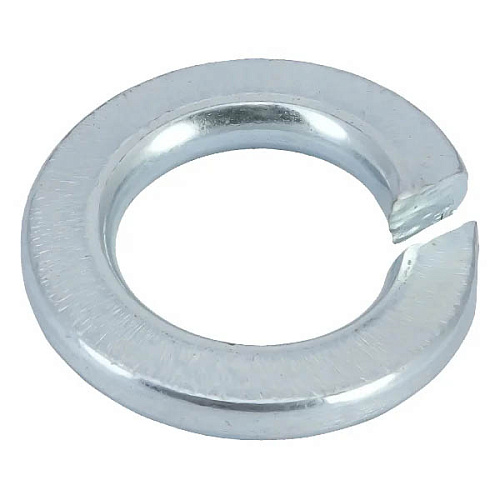

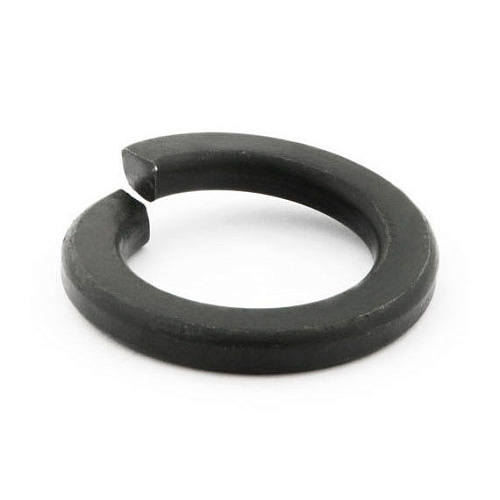

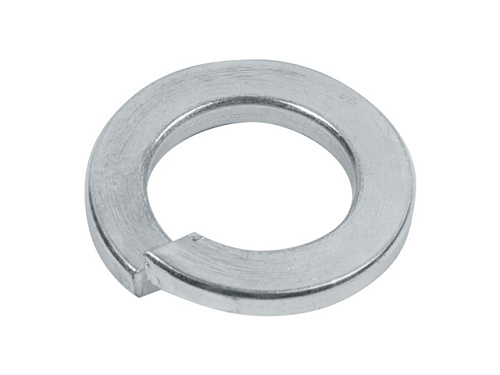

  • Пружинные (гровер, DIN 127 / ГОСТ 6402-70). Стопорный элемент, предотвращающий самоотвинчивание резьбового соединения под действием вибрации. Создает постоянное осевое усилие в соединении.

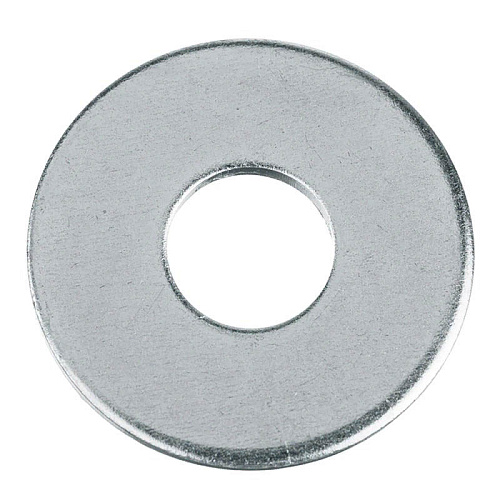

  • Увеличенные (DIN 9021). Отличаются от стандартных значительно большим наружным диаметром. Применяются при креплении тонколистовых и мягких материалов (пластик, тонкая фанера) для максимального распределения прижимной нагрузки и предотвращения продавливания.

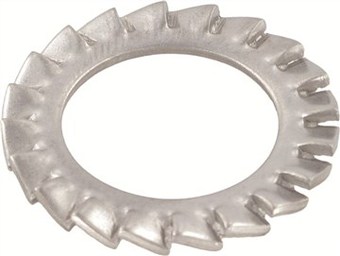

  • Зубчатые (DIN 6797 / 6798). Высокоэффективный стопорный крепеж. За счет врезания острых зубьев в поверхность детали и крепежного элемента обеспечивают надежную фиксацию от откручивания.

Ключевые технические параметры

Стандартная плоская шайба М3 производится в соответствии со стандартами DIN 125 и ГОСТ 11371-78. Ее внутренний диаметр составляет 3.2 мм, обеспечивая свободное прохождение винта М3. Наружный диаметр — 7.0 мм, стандартная толщина — 0.5 мм. Шайбы М3 изготавливаются из различных материалов: оцинкованная сталь (наиболее распространенный вариант), нержавеющая сталь А2 для коррозионно-активных сред, а также сталь без покрытия (черная) для конструкций под покраску.

Рекомендации по выбору и применению

При выборе шайбы необходимо учитывать соответствие ее материала материалу основного крепежа для предотвращения гальванической коррозии. Для большинства задач используются шайбы в паре с винтами DIN 965 или DIN 7985 и гайками DIN 934. При работе с вибронагруженными узлами рекомендуется использовать пружинные (гровер) или зубчатые шайбы.

Поставки и заказ

Осуществляем продажу шайб М3 как в мелкой фасовке, так и оптовыми партиями на вес. Для комплектации заказа согласно спецификации или для оформления оптового заказа отправьте вашу заявку на нашу электронную почту.

Шайба – это крепежный элемент, подкладываемый под гайку или головку болта (винта) для выполнения одной или нескольких функций: увеличения опорной поверхности, защиты детали от повреждений при затяжке, предотвращения самоотвинчивания или уплотнения соединения. Правильно подобранная шайба – залог долговечности и надежности резьбового соединения.

Каталог «Ремкреп.ру» включает полный сортамент металлических шайб, соответствующих стандартам DIN и ГОСТ, для комплектации любых конструкций.

Классификация шайб по функциональному назначению

Для правильного выбора необходимо понимать назначение каждого типа шайбы.

Функциональная группа Основные типы и стандарты (кликабельные ссылки) Ключевые особенности и сфера применения
Плоские (подкладные)
  • DIN 125 (нормальная)
  • DIN 9021 (усиленная/увеличенная)
  • ГОСТ 52646-06 (для высокопрочных соединений)
Основная функция — увеличение площади опоры и равномерное распределение давления. Предотвращают продавливание и повреждение поверхности детали. Увеличенные шайбы используются с мягкими материалами (дерево, пластик) или при работе с овальными отверстиями.
Пружинные (стопорящие) DIN 127 (гровер / шайба Гровера) Основная функция — предотвращение самоотвинчивания. Разрезанная и разведенная в стороны конструкция создает упругую деформацию, которая поджимает гайку и препятствует ее ослаблению под действием вибраций.
Стопорные DIN 6797/6798 (зубчатые) Основная функция — стопорение резьбового соединения. Острые зубья (внутренние или наружные) "впиваются" в поверхность гайки и детали, создавая надежную фиксацию и предотвращая откручивание.
Уплотнительные (герметизирующие) Шайбы для кровельных саморезов (EPDM) Основная функция — герметизация соединения. Состоят из металлической основы и эластичной прокладки из EPDM-резины, которая при затяжке плотно прилегает к поверхности, защищая место крепления от попадания влаги.

Ключевые параметры для подбора

1. Внутренний диаметр (d1).
Основной размер шайбы. Он должен быть немного больше диаметра резьбы болта или винта, с которым она используется (например, для болта М8 используется шайба с внутренним диаметром ~8.4 мм). В маркировке указывается номинальный диаметр резьбы (М8, М10 и т.д.).

2. Стандарт (DIN/ГОСТ).
Определяет наружный диаметр (d2) и толщину (s) шайбы.

3. Материал и покрытие:

  • Оцинкованная сталь — стандартное исполнение для защиты от коррозии.
  • Нержавеющая сталь (А2, А4) — для использования в агрессивных средах и на улице.
  • Сталь без покрытия — для конструкций под покраску или для высокопрочных соединений по ГОСТ.

Техническая информация. Шайба Гровера (DIN 127) не используется в высокопрочных соединениях (класс прочности 8.8 и выше), так как она может быть продавлена и потерять свои пружинные свойства. В таких случаях применяются другие методы стопорения.

Комплектация соединений в «Ремкреп.ру»

  • Все типы в наличии. От стандартной плоской шайбы DIN 125 до специализированных высокопрочных по ГОСТ – все доступно на нашем складе.
  • Подбор полного комплекта. Наши специалисты помогут подобрать не только шайбы, но и соответствующие им по размеру, классу прочности и покрытию болты и гайки.
  • Оптовые поставки. Обеспечиваем комплектацию производств и строительных объектов метрическим крепежом в любых объемах.

Для выбора шайбы воспользуйтесь фильтрами или перейдите в нужную подкатегорию. Для консультации или оформления оптового заказа свяжитесь с нашими менеджерами.
