Шайба М5: технические характеристики и применение
Шайба с внутренним диаметром под резьбу М5 является одним из самых универсальных крепежных элементов, который находит широкое применение в машиностроении, приборостроении, автомобильном ремонте и при сборке легких металлоконструкций. Ее основная функция — увеличение опорной поверхности головки болта или винта, равномерное распределение давления и защита соединяемых поверхностей от повреждений.
Конструктивные особенности и типы, представленные в каталоге
На данной странице отфильтрованы все доступные шайбы под крепеж с диаметром резьбы 5 мм. Наш ассортимент позволяет подобрать изделие для любой технической задачи:

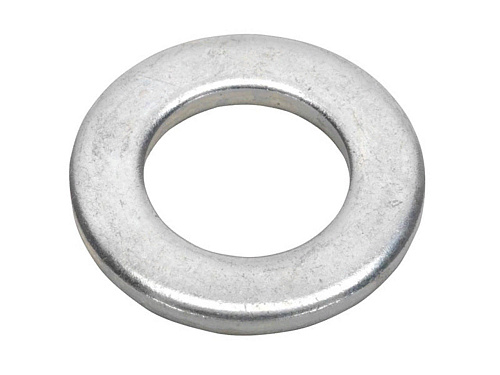

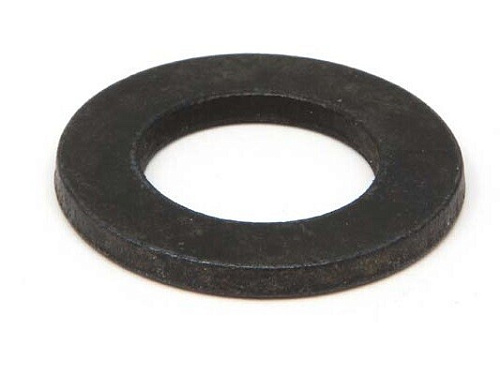

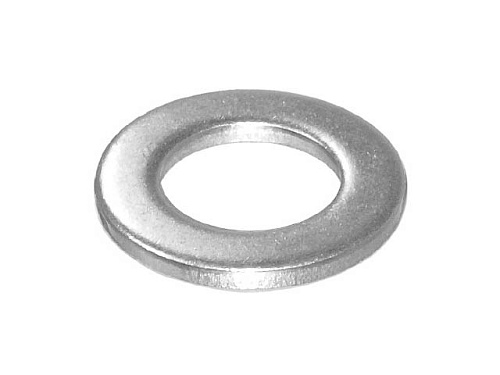

- Плоские (DIN 125 / ГОСТ 11371-78). Стандартный и наиболее востребованный тип. Используется в большинстве резьбовых соединений для создания опорной поверхности. Мы предлагаем их в исполнениях из оцинкованной и нержавеющей стали (А2), а также черные (без покрытия).

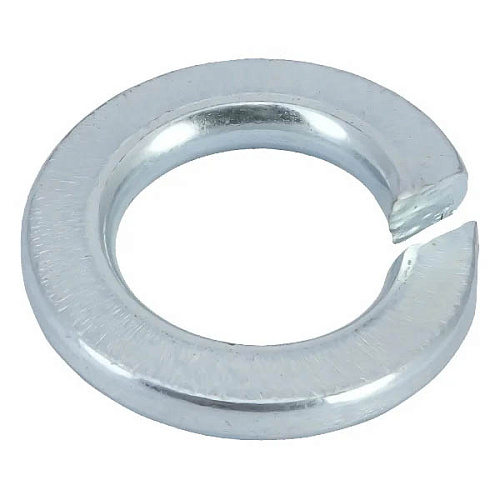

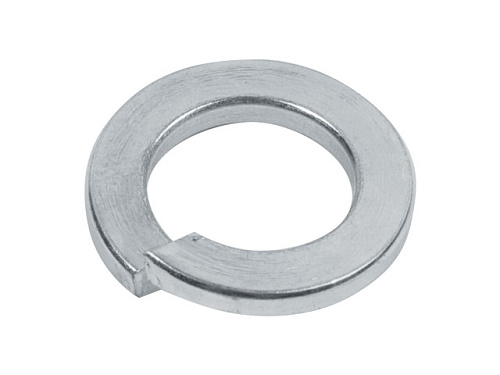

- Пружинные (гровер, DIN 127 / ГОСТ 6402-70). Одновитковая пружинная шайба, создающая осевое усилие для предотвращения самоотвинчивания резьбовых соединений под действием вибраций. Является наиболее распространенным типом стопорной шайбы.

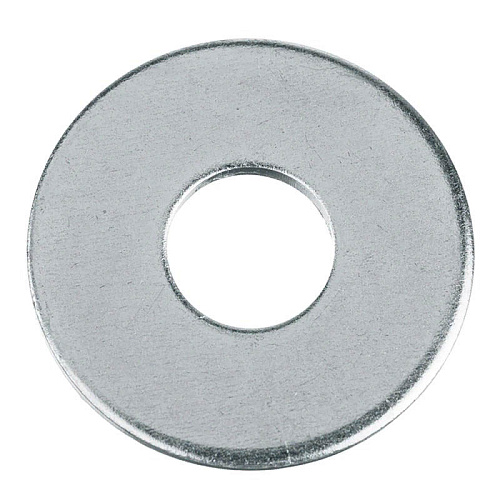

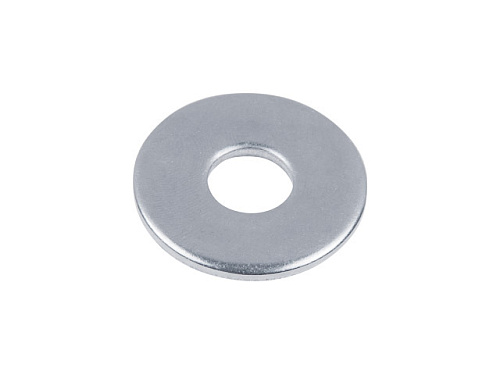

- Увеличенные (DIN 9021). Отличаются от стандартных шайб DIN 125 значительно большим наружным диаметром. Применяются при креплении к мягким материалам (пластик, тонкий листовой металл) для максимального распределения нагрузки и предотвращения продавливания.

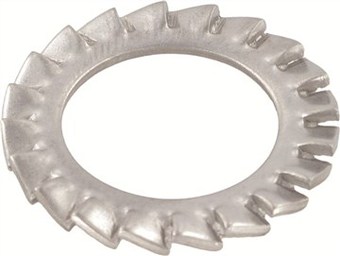

- Зубчатые (DIN 6797 / DIN 6798). Имеют наружные или внутренние зубья, которые врезаются в опорную поверхность и в головку крепежа, создавая надежное стопорение. Также применяются для создания качественного электрического контакта в заземляющих соединениях.
Ключевые технические параметры
Стандартная плоская шайба М5, произведенная по DIN 125, имеет внутренний диаметр (d1) 5.3 мм, наружный диаметр (d2) 10.0 мм и толщину (s) 1.0 мм. Пружинная шайба (гровер) М5 по DIN 127 имеет внутренний диаметр 5.1 мм. В зависимости от требований к коррозионной стойкости, вы можете выбрать изделия из оцинкованной стали, нержавеющей стали А2, черной стали для конструкций под покраску или латуни.
Рекомендации по выбору и применению
При выборе шайбы учитывайте тип соединения: для статических соединений достаточно плоской шайбы, для узлов, подверженных вибрации — пружинной или зубчатой. Увеличенные шайбы DIN 9021 незаменимы при работе с мягкими материалами. Шайба М5 используется в паре с винтами, болтами и гайками с резьбой М5.
Поставки и заказ
Осуществляем продажу шайб М5 в мелкой фасовке для частных мастерских, а также оптовыми партиями (в том числе на вес) для производственных нужд. Для оформления оптового заказа или получения консультации по подбору крепежа под ваши задачи свяжитесь с нашим отделом продаж.
Шайба – это крепежный элемент, подкладываемый под гайку или головку болта (винта) для выполнения одной или нескольких функций: увеличения опорной поверхности, защиты детали от повреждений при затяжке, предотвращения самоотвинчивания или уплотнения соединения. Правильно подобранная шайба – залог долговечности и надежности резьбового соединения.
Каталог «Ремкреп.ру» включает полный сортамент металлических шайб, соответствующих стандартам DIN и ГОСТ, для комплектации любых конструкций.
Классификация шайб по функциональному назначению
Для правильного выбора необходимо понимать назначение каждого типа шайбы.
| Функциональная группа | Основные типы и стандарты (кликабельные ссылки) | Ключевые особенности и сфера применения |
| Плоские (подкладные) |
|
Основная функция — увеличение площади опоры и равномерное распределение давления. Предотвращают продавливание и повреждение поверхности детали. Увеличенные шайбы используются с мягкими материалами (дерево, пластик) или при работе с овальными отверстиями. |
| Пружинные (стопорящие) | DIN 127 (гровер / шайба Гровера) | Основная функция — предотвращение самоотвинчивания. Разрезанная и разведенная в стороны конструкция создает упругую деформацию, которая поджимает гайку и препятствует ее ослаблению под действием вибраций. |
| Стопорные | DIN 6797/6798 (зубчатые) | Основная функция — стопорение резьбового соединения. Острые зубья (внутренние или наружные) "впиваются" в поверхность гайки и детали, создавая надежную фиксацию и предотвращая откручивание. |
| Уплотнительные (герметизирующие) | Шайбы для кровельных саморезов (EPDM) | Основная функция — герметизация соединения. Состоят из металлической основы и эластичной прокладки из EPDM-резины, которая при затяжке плотно прилегает к поверхности, защищая место крепления от попадания влаги. |
Ключевые параметры для подбора
1. Внутренний диаметр (d1).
Основной размер шайбы. Он должен быть немного больше диаметра резьбы болта или винта, с которым она используется (например, для болта М8 используется шайба с внутренним диаметром ~8.4 мм). В маркировке указывается номинальный диаметр резьбы (М8, М10 и т.д.).
2. Стандарт (DIN/ГОСТ).
Определяет наружный диаметр (d2) и толщину (s) шайбы.
3. Материал и покрытие:
- Оцинкованная сталь — стандартное исполнение для защиты от коррозии.
- Нержавеющая сталь (А2, А4) — для использования в агрессивных средах и на улице.
- Сталь без покрытия — для конструкций под покраску или для высокопрочных соединений по ГОСТ.
Техническая информация. Шайба Гровера (DIN 127) не используется в высокопрочных соединениях (класс прочности 8.8 и выше), так как она может быть продавлена и потерять свои пружинные свойства. В таких случаях применяются другие методы стопорения.
Комплектация соединений в «Ремкреп.ру»
- Все типы в наличии. От стандартной плоской шайбы DIN 125 до специализированных высокопрочных по ГОСТ – все доступно на нашем складе.
- Подбор полного комплекта. Наши специалисты помогут подобрать не только шайбы, но и соответствующие им по размеру, классу прочности и покрытию болты и гайки.
- Оптовые поставки. Обеспечиваем комплектацию производств и строительных объектов метрическим крепежом в любых объемах.
Для выбора шайбы воспользуйтесь фильтрами или перейдите в нужную подкатегорию. Для консультации или оформления оптового заказа свяжитесь с нашими менеджерами.
