Цепи короткозвенные DIN 766
|
Назначение: Стальная цепь с короткими круглыми звеньями применяется большей частью с целью страховки, статичного удержания или поддержки грузов. Она используется в ходе создания такелажных конструкций, особенно в тех случаях, когда невозможно употребление стального троса, а также на транспортерах, экскаваторах, конвейерных системах и т.д. Для погрузочно-разгрузочных работ, поднятия грузов такие цепи не используются. Применение: Стальная цепь применяется вместе со специальным металлическим зажимом. К основанию может монтироваться при помощи рым-болта, анкера или шпильки с кольцом (крюком). Для использования цепей в качестве растяжек применяют талреп. Для наращивания – металлический соединитель. |
|
|

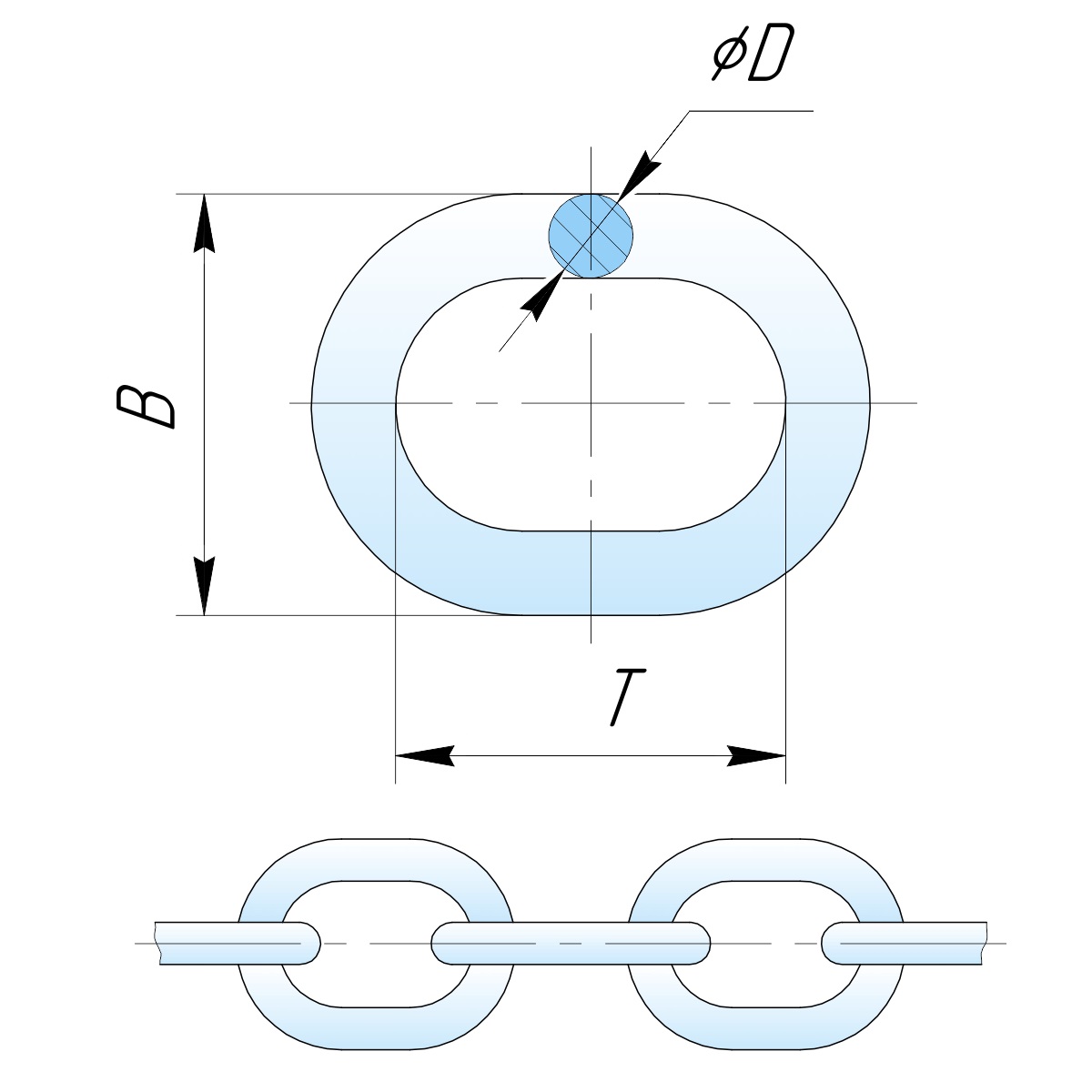

Диаметр сечения звена (d) |
t, Внутренняя длина звена, мм |
b, Наружная ширина звена мм |
| 2 | 12 | 7,5 |
| 3 | 16 | 11 |
| 4 | 16 | 13,7 |
| 5 | 18,5 | 17 |
| 6 | 18,5 | 20,2 |
| 7 | 22 | 23,8 |
| 8 | 24 | 27,2 |
| 9 | 27 | 30,6 |
| 10 | 28 | 34 |
| 11 | 31 | 37,4 |
| 12 | 36 | 40,8 |
| 13 | 36 | 44,2 |
| 14 | 41 | 47,6 |
| 16 | 45 | 54,4 |
| 18 | 50 | 61,2 |
| 19 | 53 | 64,6 |
| 20 | 56 | 68 |
| 23 | 64 | 78,2 |
| 26 | 73 | 88,4 |
| 28 | 78 | 95,2 |
| 30 | 84 | 102 |
| 32 | 90 | 108,8 |
