Анкерные болты металлические

Анкер-болты

Назначение. Двухраспорный анкер с гайкой используется главным образом
для монтажа тяжеловесных и нагруженных конструкций.

Применение.Из-за высокой распорной силы анкер нельзя монтировать в хрупкие
и крошащиеся материалы. Он предназначен исключительно для плотного бетона
без ячеек и пустот, полнотелой кирпичной кладки, строительного камня.

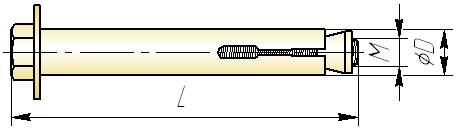

Обозначение - размер,
мм (диаметр х длина)

Внешний диаметр, мм

Максимальная толщина
крепления, мм

 Минимальная
вырывающая сила, кН

Минимальная
нагрузка на срез, кН

6,5х18 6,5 3 0,8 1,1
6,5х25 6,5 5 0,8 1,1
6,5х36 6,5 8 0,8 1,1
6,5х56 6,5 28 0,8 1,1
6,5х75 6,5 47 0,8 1,1
8х25 8 3 1,2 2,4
8х40 8 12 1,2 2,4
8х65 8 37 1,2 2,4
8х85 8 57 1,2 2,4
10х50 10 12 1,7 4,1
10х60 10 15 1,7 4,1
10х80 10 36 1,7 4,1
10x100 10 60 1,7 4,1
10х125 10 87 1,7 4,1
10х130 10 92 1,7 4,1
10х150 10 112 1,7 4,1
10х180 10 142 1,7  4,1
12х60 12 15 2,5 6,9
12х75 12 27 2,5 6,9
12х100 12 52 2,5 6,9
12х130 12 82 2,5 6,9
16х110 16 66 3,7 8
16х150 16 105 3,7 8
16х180 16 135 3,7 8
16х220 16 175 3,7 8
20х75 20 25 5,1 9,9
20х110 20 60 5,1 9,9
20х150 20 100 5,1 9,9
20х200 20 150 5,1 9,9
20х300 20 250  5,1 9,9
