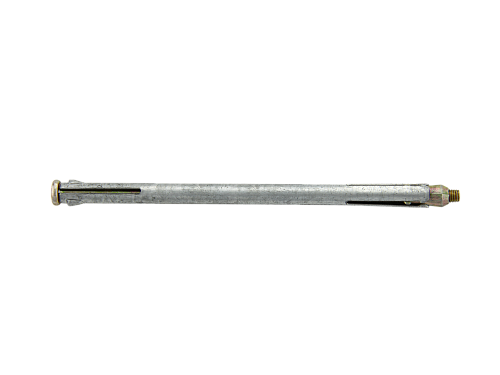

Анкер рамный 10х152
Анкер рамный 10х152 мм – надежный элемент крепежа, предназначенный для закрепления рамных конструкций из различных материалов на твердом основании, таком как бетон, кирпич или природный камень.

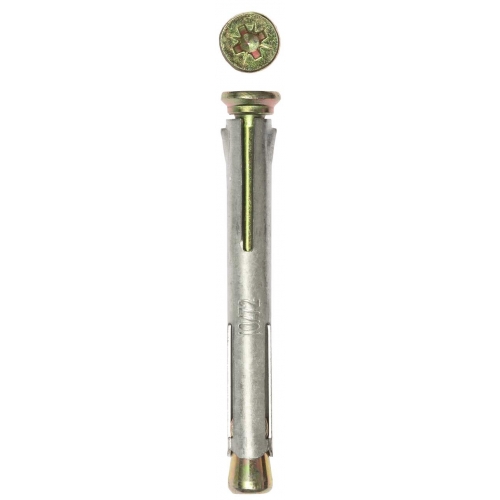

Этот крепеж представляет собой стальную гильзу с разрезом, внутри которой расположен винт с распорным конусом. Выступы на конце гильзы обеспечивают защиту от проворота и смещения. Такая конструкция гарантирует надежную фиксацию предметов средней тяжести.
Особенности рамных дюбелей 10х152 мм
При монтаже метиза сначала сверлится отверстие в стене или другой поверхности подходящим сверлом. В процессе вкручивания шурупа гильза анкера расширяется, обеспечивая надежное крепление в основании и прикрепляемом материале.
Параметры:
· номинальный диаметр детали – 10 мм;
· диаметр шурупа – М6;
· длина шурупа – 168 мм;
· диаметр головки – от 12,85 до 13,2 мм, при высоте головки в 3 мм;
· длина втулки – 152 мм;
· материал – сталь с цинковым покрытием.
Головка элемента имеет компактные размеры, что делает ее практически незаметной на фоне устанавливаемой конструкции. Наличие крестообразного шлица упрощает процесс установки и не требует специализированных инструментов.
В магазине "Ремкреп" можно приобрести рамные металлические дюбели 10х152 мм по выгодной цене. Детали соответствуют требованиям нормативных стандартов, выдерживают значительные нагрузки, обеспечивая безопасность и надежность конструкции.Рамный анкер — конструктивный элемент, используемый для обеспечения устойчивости и прочности различных строительных и инженерных объектов. Он предназначен для крепления рамных конструкций, таких как двери, окна, а также для поддержания различных систем, например, стеллажей или оборудования.
Основные характеристики:
- Внешний диаметр – 8 или 10 мм.
- Длина – от 52 до 202 мм.
- Материал – высокопрочная сталь, способная выдерживать большие нагрузки. Может защищать покрытием.
Этот анкер отличается стойкостью к коррозии и механическим повреждениям, может применяться как в помещениях, так и на открытом воздухе. Конструкция изделия обеспечивает равномерное распределение нагрузки и предотвращает вырывание из основания. Рамные анкеры подходят для монтажа в бетонные, кирпичные стены и другие строительные материалы.
Достаточно просверлить отверстие нужного диаметра, вставить анкер и зафиксировать его с помощью специального инструмента. Его можно использовать для установки дверных рам, оконных конструкций, а также для крепления различных элементов интерьера и экстерьера.
|
Назначение. Рамный анкер используется преимущественно для монтажа оконных и дверных блоков в разные виды оснований – бетон, полнотелый и пустотелый кирпич, строительный камень и т.д. Возможна работа с оконными и дверными коробками из дерева, металлопластика, алюминия и других материалов. |
Применение. Установка рамного анкера очень похожа на монтаж любого другого анкерного изделия на основе разрезной оболочки и винта.
|
|
Обозначение |
D, мм |
D1, мм |
D2, мм |
L, мм |
L1, мм |
A, мм |
K, мм |
Номин. вес 1000 шт., кг |
| 10 х 72 | 9,60-9,90 | 9,70-9,90 | М6 | 88 | 72 | 12,85-13,20 | 3 | 33,5 |
| 10 х 92 | 108 | 92 | 40,68 | |||||
| 10 х 112 | 128 | 112 | 46,59 | |||||
| 10 х 132 | 148 | 132 | 54,4 | |||||
| 10 х 152 | 168 | 152 | 62,72 | |||||
| 10 х 182 | 198 | 182 | 71,16 | |||||
| 10 х 202 | 218 | 202 | 80,36 |
|
Обозначение |
Do, диаметр отверстия под анкер, мм |
T, мин. глубина отверстия при сквозном монтаже, мм |
H, мин. глубина анкеровки, мм |
G, макс. полезная длина, мм |
Мин. вырывающая сила, кН (бетон В25) |
Мин. вырывающая сила, кН (кирпич) |
Мин. вырывающая сила, кН (легкий бетон) |
Мин. срезающая сила, кН (бетон В25) |
| 10 х 72 | 10 | 90 | 30 | 42 | 5,5 | 5,1 | 1,9 | 4,9 |
| 10 х 92 | 110 | 62 | ||||||
| 10 х 112 | 130 | 82 | ||||||
| 10 х 132 | 150 | 102 | ||||||
| 10 х 152 | 170 | 122 | ||||||
| 10 х 182 | 200 | 152 | ||||||
| 10 х 202 | 220 | 172 |
В интернет-магазине «Ремкреп» имеются разные типы металлических рамных дюбелей. Подробности – у наших менеджеров.
