Назначение: Стальная цепь с длинным звеном широко используется в сфере такелажных работ, для погрузки-разгрузки и удержания грузов, для создания растяжек. Она применяется в устройстве транспортеров и конвейеров, грузоподъемников и т.д. Применение: Стальная длиннозвенная цепь может быть закреплена к основанию при помощи зажима. Что монтируется на окончание цепи, и рым-болта, шпильки или анкера с кольцом, которые монтируются в основание. Для натяжки используется талреп. |
|
|

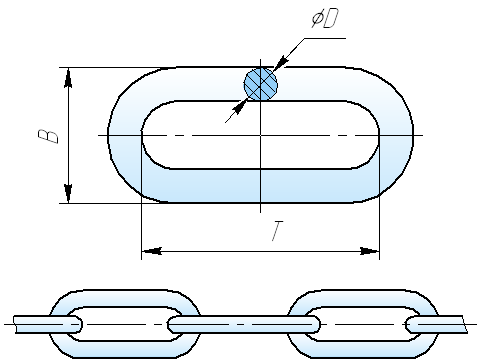

Диаметр сечения |
t, Внутренняя |
b, Наружная |
Рекомендуемая |
Средняя нагрузка, |
Разрушающая |
| 2 | 22 | 8 | 25 | 0,8 | 1,25 |
| 2,5 | 24 | 10 | 40 | 0,8 | 2 |
| 3 | 26 | 12 | 55 | 1,05 | 3,2 |
| 4 | 32 | 16 | 100 | 2 | 6 |
| 5 | 35 | 20 | 160 | 3,15 | 10 |
| 6 | 42 | 24 | 224 | 4,5 | 14 |
| 7 | 49 | 28 | 300 | 6 | 18 |
| 8 | 52 | 32 | 400 | 8 | 25 |
| 9 | 59 | 36 | 530 | 10,5 | 32 |
| 10 | 65 | 40 | 630 | 12,5 | 40 |
| 11 | 72 | 44 | 790 | 15,8 | 47,5 |
| 12 | 78 | 48 | 940 | 18,8 | 56,5 |
| 13 | 82 | 52 | 1000 | 21,2 | 63 |
| 16 | 100 | 64 | 1600 | 33 | 100 |
| 18 | 113 | 70 | 2120 | 42,3 | 127 |
| 19 | 119 | 72 | 2370 | 47,3 | 142 |
| 20 | 120 | 75 | 2500 | 50 | 160 |
| 22 | 127 | 82 | 3170 | 63,3 | 190 |
| 25 | 140 | 88 | 4090 | 81,7 | 245 |
| 28 | 152 | 96 | 6000 | 120 | 300 |
| 32 | 171 | 108 | 8000 | 160 | 400 |
